Bildverarbeitungssysteme

Unser Know-how reicht von den kleinsten streichholzschachtelgroßen DC/DC- Wandlern bis hin zu containerisierten Hochleistungs-Landstromversorgungen für U-Boote.
Bildverarbeitungssysteme

Euroatlas verfügt über umfangreiche Erfahrung und eine Erfolgsbilanz bei Nachtsichtgeräten und Stromrichterprodukten, die bis ins Jahr 1962 zurückreicht. Fahrer-Nachtsicht-Periskope werden weltweit in verschiedenen Militärfahrzeugen eingesetzt und entsprechen den MIL-Spezifikationen der US-Army. Das Periskop AN/VSS-501 ist kampferprobt und gewährleistet dank zweier unabhängiger Stromquellen eine lange Lebensdauer bei militärischen Einsätzen in der Nacht/Dunkelheit. Dank seiner robusten Bauweise und seines weiten Betriebstemperaturbereichs wird das System weltweit von Streitkräften eingesetzt, die in arktischem Klima und unter Wüstenbedingungen operieren. Die AN/VVS-501-Produkte bieten eine hervorragende und klare Sicht (übertreffen die militärischen Spezifikationen). Das Nachtsichtgerät ist passiv und ermöglicht das Manövrieren des Fahrzeugs bei Nacht oder bei schlechten Lichtverhältnissen in allen Geländearten. Die Leistung, Robustheit und Zuverlässigkeit sind hervorragend. Das Periskop -501 verwendet die neuesten und hochwertigsten 25-mm-Rohre mit einer Lupeneinheit. Es sind verschiedene Fahrzeugadapter erhältlich, die in folgende Fahrzeuge passen
fast alle Armeefahrzeuge.

Das neue fortschrittliche digitale Sichtsystem für degradierte visuelle Umgebungen (DVE), bekannt als Wolf Eye Vision System, ist modular aufgebaut und kann in verschiedene Versionen von Kampfpanzern, gepanzerten Mannschaftstransportern (APC) und anderen Spezialfahrzeugen integriert werden. Es ist eine Reihe von verschiedenen fortschrittlichen Kameras, Konfigurationen und Paketen möglich. Verschiedene eingebettete Verarbeitungseinheiten können miteinander verbunden werden, um in einem Cluster als vollständiges 360°-System zu arbeiten.

Das digitale Bildverarbeitungssystem umfasst ein 120°-Kameragehäuse, eine Bildaufnahme- und Verarbeitungssoftware, die 4 Kameras unterstützt. Das System verfügt über 2x identische Kamerapaare und Objektive. Zusätzliche Kameras mit Camera-Link-Schnittstellen können ohne Änderung der Software einfach integriert werden. Das 120°-Rückfahrkamerasystem basiert auf der gleichen eingebetteten Verarbeitungseinheit und verwendet die gleiche Bildverarbeitungssoftware wie das Tag- und Nachtsicht-Fahrerperiskopsystem.

Alle Komponenten sind so ausgewählt, dass sie die Anforderungen von MIL-STD 810 und MIL-STD 1275 erfüllen. Die Elektronik und die Sensoren sind in einem modularen Gehäuse untergebracht, das der Schutzklasse IP68K entspricht.

Die Bilder der LWIR-Kameras werden in der Software zusammengefügt, was zu einem Bild mit einem horizontalen Sichtfeld von 120° und einer hohen Gesamtauflösung von 1.280x960 Pixeln für das LWIR-Bild und 3.840x2.160 Pixeln für das CMOS-Bild führt. Die Verwendung von 2x Kamerapaaren mit einem optischen Objektiv mit 60° HFOV führt zu einem höheren DRI-Bereich als bei einer einzelnen Kamera mit einem breiten HFOV-Objektiv. Eine einzelne Kamera und ein optisches Objektiv mit breitem HFOV hat die Nachteile der optischen Verzerrung und des Fischaugeneffekts. Das neue EUROATLAS 120°-Kamerasystem überwindet diese Nachteile, indem es zwei Kamerabilder zusammenfügt und so den höchsten DRI-Bereich in seiner Klasse.

vision+överst[1]

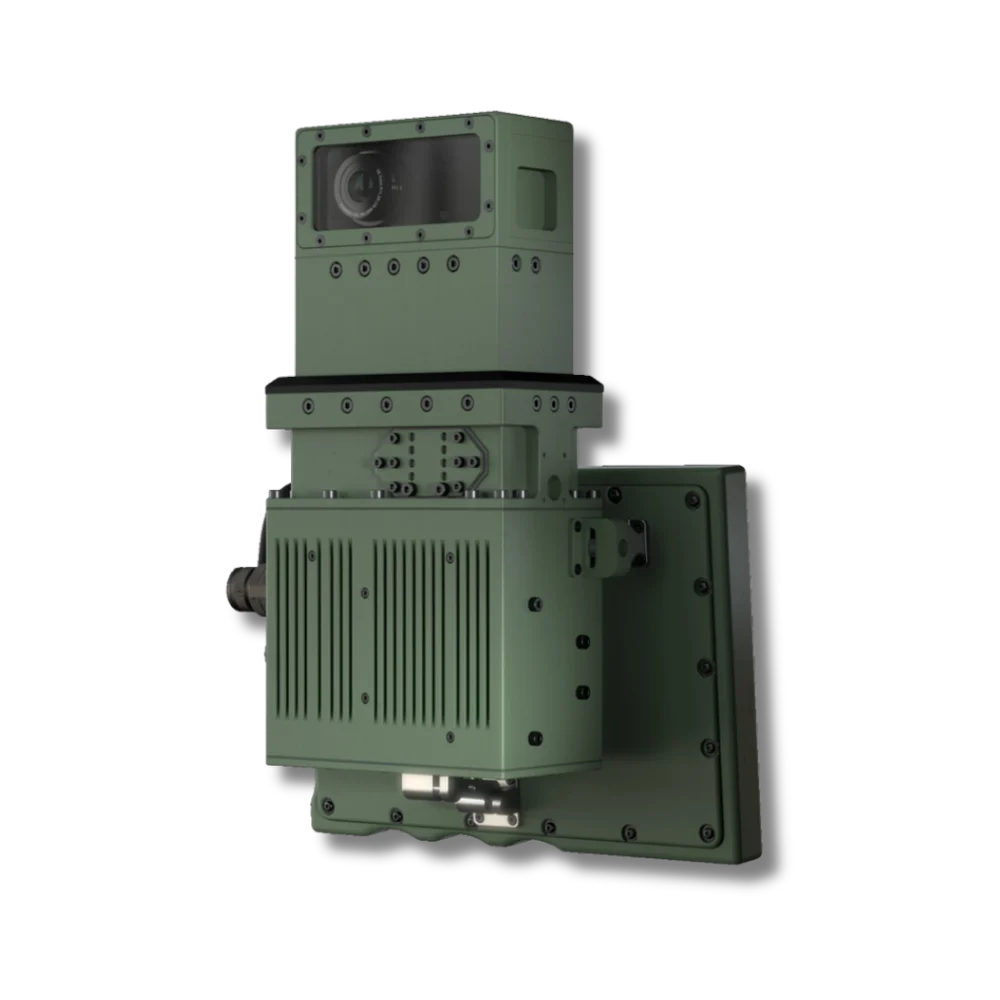

Tag/Nacht Fahrer und Kommandanten Periskop
Wesentliche Merkmale

Schnelle Push-Pull-Installation
Robuste, modulare und kompakte Bauweise
Abnehmbarer und einstellbarer Monitor
Neueste Kamerasensorik (IR und I²)
IP68K, robuste Al-Transportbox
Einfache Wartung und niedrige Wartungskosten
Digitale Bildverarbeitung mit geringer Latenzzeit
Breiter Betriebstemperaturbereich -40 bis +71°C
Eingebetteter Militärcomputer (gelöteter RAM, SLC-Speicher)
Ethernet-Schnittstelle (NGVA-bereit)

2a[1]

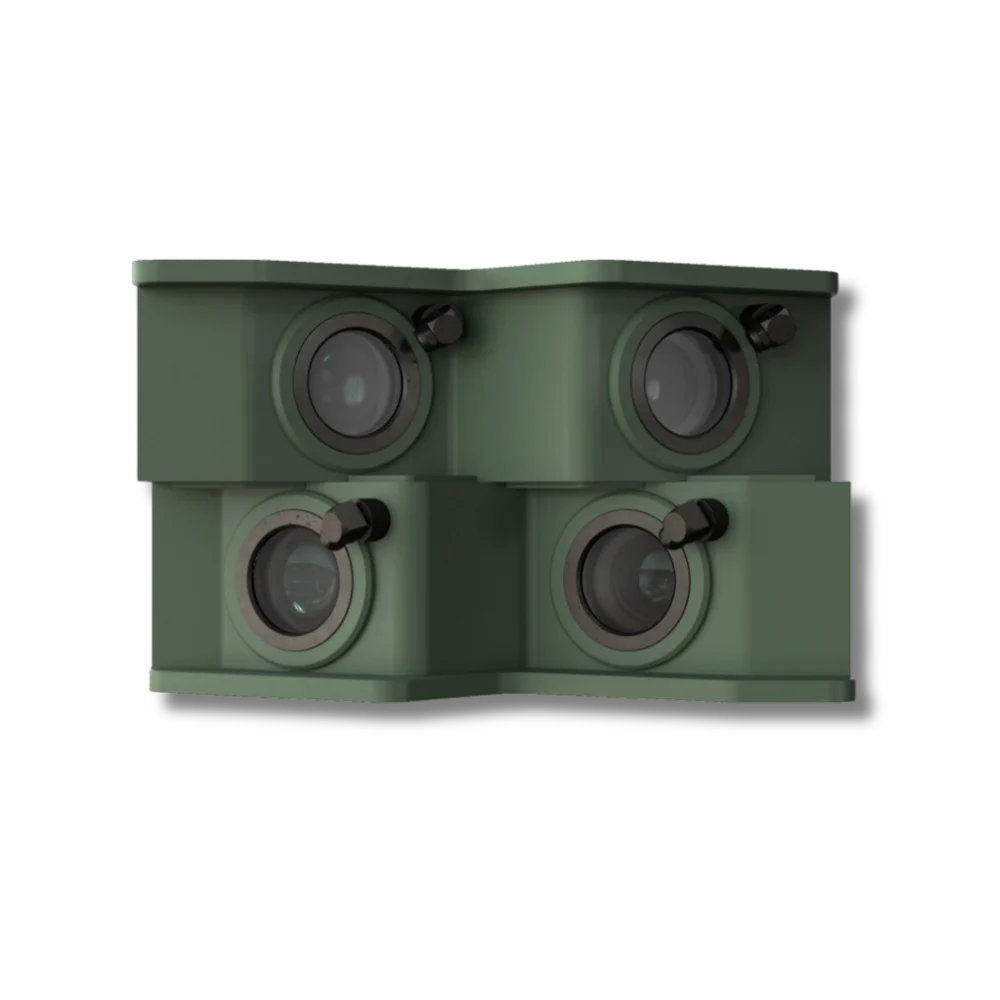

120° Wide FOV Zweikanalgehäuse, LWIR & VIS
Wesentliche Merkmale

IP68K mit CBNR-Schutz
Betriebstemperatur: -40 bis +85°C
Bildfusion von LWIR und CMOS-Sensor mit extrem niedriger Latenzzeit
Bildzusammensetzungsalgorithmus für breites HFOV
Verschiedene Sensorkonfigurationen verfügbar
Optional dreh- und kippbare Einheit
Optional mehrspurig SW
Optionaler ballistischer Schutz nach..:
- STANAG 4569 Lev. II
- N.I.J 0108.01 Lev. III

3a[1]

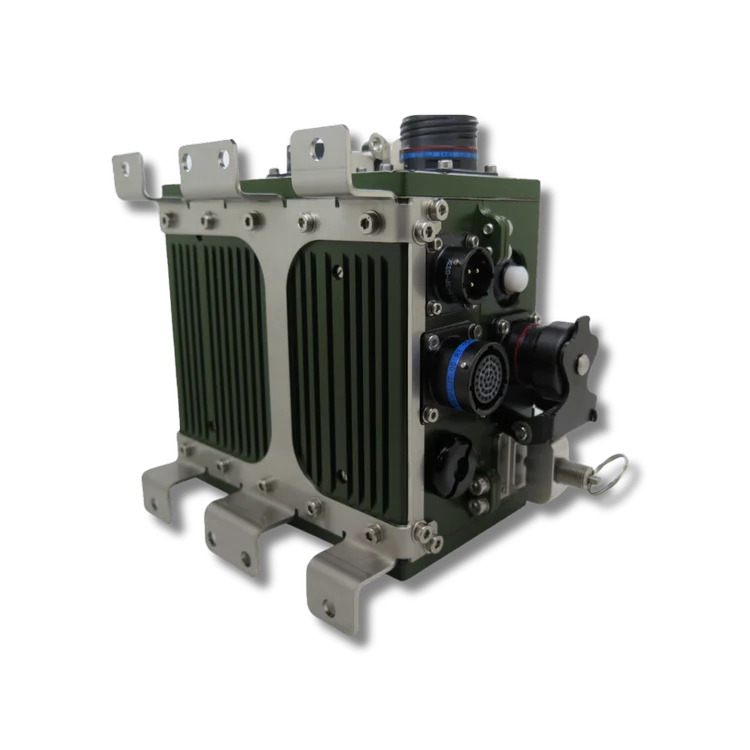

Eingebettete Verarbeitungseinheit (EPU)
Wesentliche Merkmale

Betriebstemperatur: -40 bis +71°C
4x Ausgangsschnittstellen (Monitor)
USB 3.0-Aufnahmefunktion mit H265-Komprimierung
Bis zu 8x Ausgänge für externe Steuerung
Schneller und robuster SLC-SSD-Speicher
Linux-Betriebssystem
Bildverarbeitung mit niedriger Latenzzeit
Passive Kühlung

4a[1]

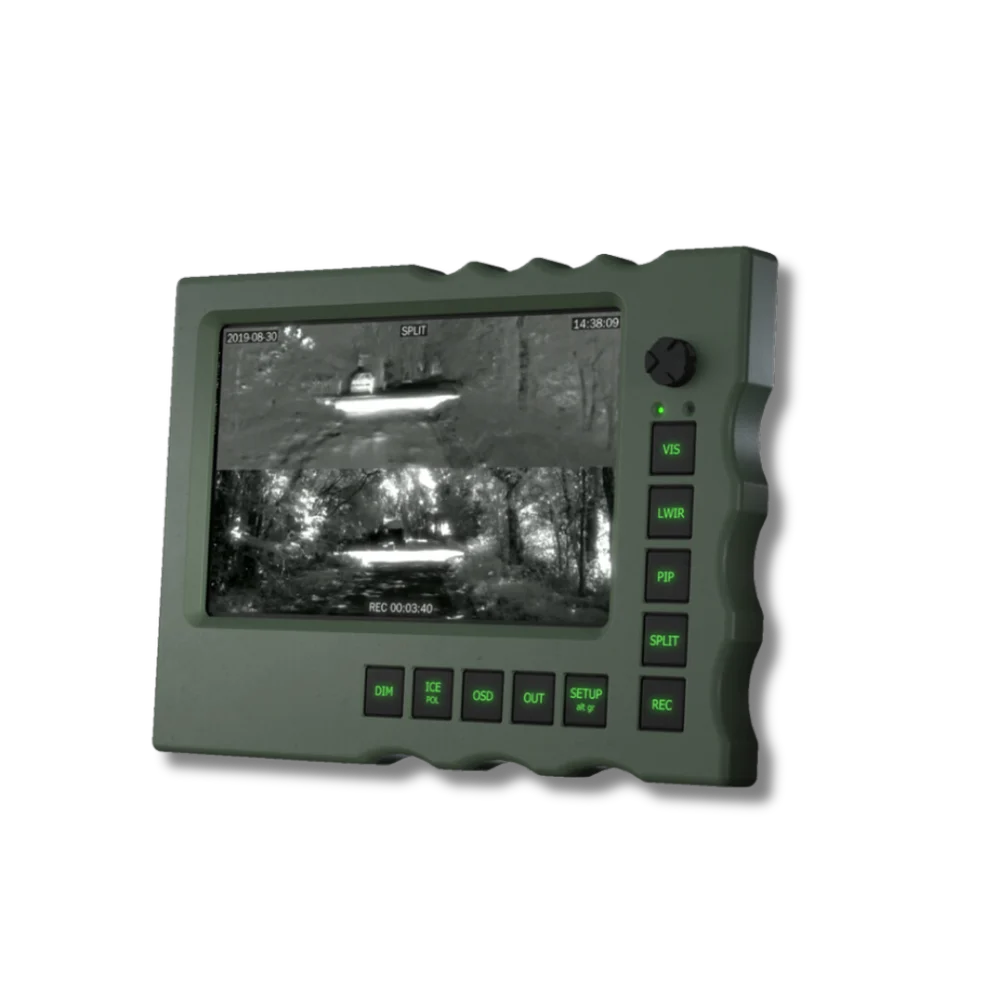

9" Monitor mit Tastenfeld und Joystick
Wesentliche Merkmale

Seitenverhältnis: 4:3 oder 16:9 Version
Abmessungen: 7" / 8.4" / 9"
Aufl: XGA, WXGA, FHD
Betrieb: -40 bis +71°C
Gehäuse: IP65
Beleuchtete Tasten, dimmbar
Abnehmbar und einstellbar

5a[1]

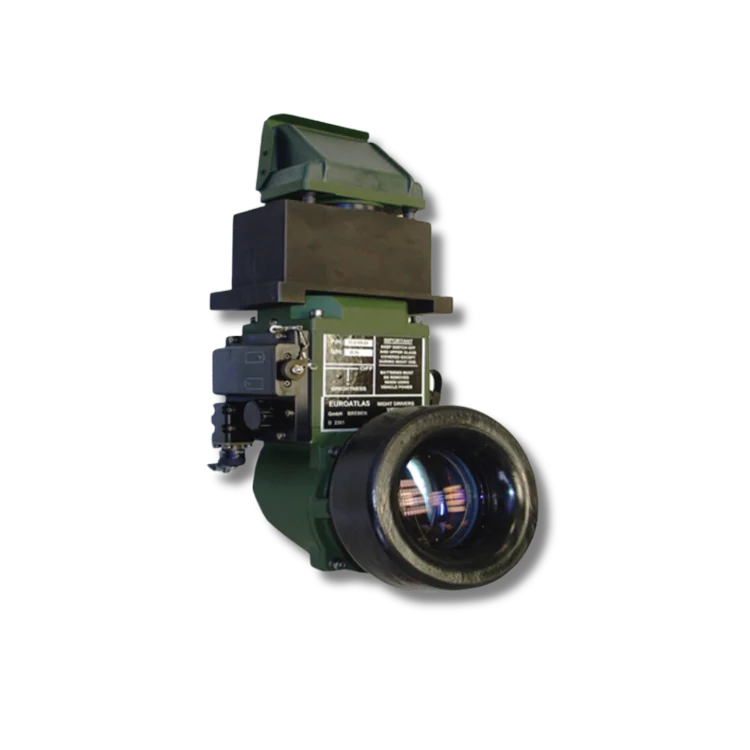

Fahrer Nachtsichtgerät Periskop, Modell: AN/VVS-501
Wesentliche Merkmale

Robuste Konstruktion
Ausgezeichnetes Nachtsichtbild
Bikularokular mit 100 mm Außendurchmesser
Redundante Stromversorgung
Individuelle Anpassung für verschiedene Fahrzeugplattformen
Neueste Technologie der Bildverstärkerröhre
IP68, geringes Gewicht, robuste Al-Transportbox
Kosteneffiziente Lösung
Einfache Wartung und niedrige Wartungskosten
